Sélection d'une pression nominale incorrecte pour un Le système de tuyaux en PVC conduit à l’un des deux résultats désastreux. Vous risquez une panne catastrophique du système et de graves inondations en raison de matériaux non conformes aux spécifications. Alternativement, vous épuisez entièrement le budget du projet en dépassant les paramètres nécessaires. Ces erreurs critiques se produisent constamment dans les marchés publics de génie civil. Avant d'autoriser les achats, votre équipe doit comprendre les limites opérationnelles précises qui dictent les performances en matière de pression. Vous devez également comprendre les variables environnementales complexes qui modifient ces limites de base. Nous avons éliminé le bruit du marketing pour fournir une ventilation des notes PN strictement basée sur l'ingénierie. Vous découvrirez exactement comment adapter les capacités matérielles spécifiques aux exigences rigoureuses du système. Nous détaillons les exigences de conformité nécessaires à l’intégrité des pipelines à long terme. Vous apprendrez à gérer les fluctuations de température en toute sécurité. Nous vous montrerons comment évaluer avec précision les seuils de contrainte du système. En fin de compte, vous obtiendrez des systèmes de tuyauterie en toute confiance technique.
Définition de la notation PN : A L'indice PN des tuyaux en PVC indique strictement la pression de service maximale soutenue en bars à une température de base de 20 °C (68 °F).
Seuils d'application : PN6 (6 bar) est destiné aux systèmes basse pression/gravité ; Le tuyau en PVC PN10 (10 bars) gère les conduites municipales/d'irrigation standard ; Un tuyau en PVC PN16 (16 bar) est requis pour les applications industrielles et entraînées par des pompes à fortes contraintes.
La variable de température : la pression nominale n'est pas absolue ; monde réel La pression de service des tuyaux en PVC chute considérablement à mesure que la température du fluide ou de la température ambiante dépasse 20 °C.
Intégrité du système : la pression nominale réelle d'un pipeline est seulement aussi élevée que son composant le plus faible : les raccords et les vannes doivent correspondre ou dépasser la pression nominale PN du tuyau.
Les ingénieurs évaluent les matériaux de tuyauterie à l’aide de mesures standardisées. Le terme « PN » signifie Pression Nominale. Cela se traduit directement par la pression nominale. Le chiffre qui suit cette abréviation correspond précisément à la pression de service maximale admissible. Les fabricants mesurent cette mesure en barres. Une barre équivaut à environ 14,5 livres par pouce carré (psi). Ils calculent cette note maximale en utilisant de l’eau à une température ambiante stable de 20°C. Vous devez traiter ce chiffre comme une mesure de référence plutôt que comme une limite absolue dans toutes les conditions.

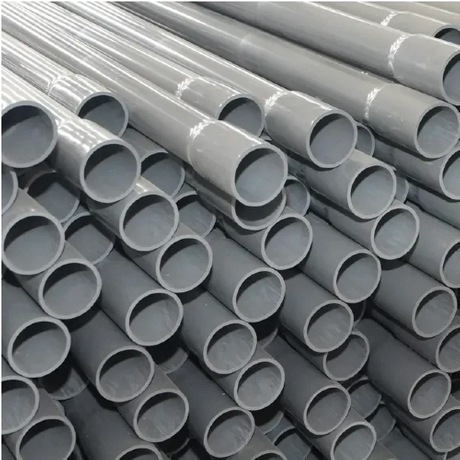

Vous pouvez visualiser les différences physiques entre les classes de pression en examinant la géométrie des tuyaux. Des indices PN plus élevés nécessitent des parois de tuyaux beaucoup plus épaisses pour supporter des contraintes accrues. Les ingénieurs mesurent cette relation à l’aide du rapport dimensionnel standard (SDR). Nous calculons le SDR en divisant le diamètre extérieur par l'épaisseur de la paroi. Un nombre SDR inférieur indique un mur plus épais. Il est essentiel que le diamètre extérieur reste constant dans les différentes classes de pression. Cette cohérence géométrique vous permet d'intégrer différents tuyaux dans des raccords standards.
La confiance dans les infrastructures repose en grande partie sur les normes de fabrication. Fiable Les spécifications des tuyaux en PVC respectent des cadres internationaux stricts. Les principaux organismes de réglementation définissent ces paramètres avec soin. Vous rencontrerez fréquemment les normes ISO 1452 et EN 1452 lors des achats. Ces armatures garantissent des critères de performance de base en matière de résistance à la traction et de résistance aux chocs. Ils établissent un langage universel pour les entrepreneurs du monde entier. Les équipes d'approvisionnement doivent vérifier ces certifications pour garantir la conformité réglementaire de l'ensemble des projets municipaux.
Les décideurs doivent mapper les caractéristiques spécifiques des canalisations directement aux résultats sur le terrain. Choisir la bonne classe évite les pannes opérationnelles en aval. Nous décrivons ci-dessous les principales classifications.
Cote PN |
Pression maximale (bar) |
Pression maximale (PSI) |
Cas d'utilisation principal |
Profil de risque |
|---|---|---|---|---|
PN6 |
6 barres |
~87 livres par pouce carré |
Drainage gravitaire, récupération des eaux de pluie |
Grande vulnérabilité aux coups de bélier |
PN10 |
10 barres |
~145 livres par pouce carré |
Irrigation principale, approvisionnement commercial |
Rapport coût/performance équilibré |
PN16 |
16 barres |
~232 livres par pouce carré |
Pompes haute pression, dosage de produits chimiques |
Nécessite des protocoles d'installation stricts |
La classification PN6 représente l'option la plus économique pour les environnements spécifiques à faible contrainte. Ces tuyaux supportent un maximum de 6 bars. Cela équivaut à environ 87 psi. Ils présentent des parois plus fines que leurs homologues de qualité supérieure. Ils offrent d'excellents débits grâce à leurs diamètres internes plus grands. Vous les trouverez plus faciles à gérer lors de l’installation physique.
Les ingénieurs déploient des tuyaux PN6 principalement dans des systèmes alimentés par gravité. Les cas d’utilisation éprouvés incluent les réseaux standard de collecte d’eau de pluie. Ils fonctionnent exceptionnellement bien pour les canaux de ruissellement agricoles. Les entrepreneurs les utilisent également pour les installations de drainage à décharge ouverte. Ces environnements dépendent des changements naturels d’altitude pour déplacer les fluides. Ils rencontrent rarement des forces de pompage mécaniques actives.
Toutefois, la mise en œuvre comporte des risques inhérents. Les matériaux PN6 restent très vulnérables aux coups de bélier inattendus. Vous ne devez jamais les raccorder directement au réseau municipal haute pression. Ils n’ont pas la rigidité structurelle nécessaire pour résister à des coups de bélier soudains. Leur utilisation en dehors des contraintes gravitaires entraîne souvent des ruptures immédiates de pipelines.
Cette classification de niveau intermédiaire constitue la bête de somme de l’industrie. Une canalisation standard PN10 supporte jusqu'à 10 bars de pression en toute sécurité. Cela se traduit par environ 145 psi. Il offre une intégrité structurelle substantielle sans coûts de matériaux excessifs. La plupart des entrepreneurs généraux précisent cette cote pour les projets de construction standard.
Les cas d'utilisation éprouvés couvrent une vaste gamme d'applications civiles. Vous les voyez largement utilisés dans les réseaux d’irrigation principaux. Ils constituent l’épine dorsale des réseaux résidentiels d’approvisionnement en eau froide. Les installations industrielles légères les utilisent pour le transport de fluides de base. Ils soutiennent efficacement les systèmes de pompage modérés.
Vous devez présélectionner cette classe pour les opérations standard. Il offre l’équilibre optimal entre le coût des matériaux et la tolérance à la pression. Il gère en toute sécurité la pression de l’eau municipale typique. Vous évitez les coûts excessifs associés aux alternatives lourdes. Il reste suffisamment polyvalent pour la grande majorité des applications commerciales.
Les projets industriels exigent une résilience matérielle supérieure. La classification PN16 offre une durabilité maximale au polychlorure de vinyle non plastifié. Ces tuyaux robustes gèrent jusqu'à 16 bars. Cela équivaut à un impressionnant 232 psi. Ils présentent des parois très épaisses et de faibles valeurs SDR. Cette épaisseur restreint légèrement l'écoulement mais maximise la résistance structurelle.
Les cas d’utilisation éprouvés impliquent des contraintes mécaniques extrêmes. Les ingénieurs en ont besoin pour les stations de pompage à haute pression. Vous les trouvez dans les usines de traitement des eaux industrielles. Les lignes de dosage de produits chimiques s'appuient sur leurs parois robustes. Les colonnes montantes de pompes submersibles pour puits profonds les utilisent exclusivement. Ils résistent de manière fiable aux environnements agressifs.
Vous présélectionnez PN16 lorsqu’une défaillance du système présente de graves risques pour la sécurité. Il fournit des marges de sécurité critiques pour les applications de contraintes continues. Les systèmes sujets à une manipulation agressive des fluides ont besoin de cette protection. Il résiste mieux à la fatigue des matériaux que n’importe quelle classification inférieure. Il représente la référence en matière de gestion des fluides industriels.
Les fournisseurs passent souvent sous silence la physique complexe du monde réel lors des présentations commerciales. Ils mettent en avant les notations nominales comme des garanties absolues. Les vrais professionnels comprennent que les variables dynamiques modifient constamment les réalités opérationnelles. Vous devez tenir compte des changements de température et de l’énergie cinétique pour garantir la sécurité. Nous nous concentrons ci-dessous sur ces variables cachées.
La température agit comme le principal facteur de déclassement. Le chlorure de polyvinyle est un matériau thermoplastique. Il perd sa rigidité structurelle à mesure que la température ambiante ou du fluide augmente. Les fabricants évaluent la température nominale à 20°C. Si votre système dépasse cette température, la capacité de fonctionnement sûre chute. Par exemple, un tuyau standard de 10 bars fonctionnant à 40°C perd une résistance significative. Dans ces conditions plus chaudes, il ne peut supporter en toute sécurité qu’une pression de 6 bars. Vous devez consulter les tableaux de déclassement spécifiques fournis par les fabricants. Ignorer cette relation thermique garantit une éventuelle fatigue et rupture du système.
Les coups de bélier présentent une autre menace opérationnelle grave. Les ingénieurs appellent ce phénomène une surpression. Les fermetures soudaines de vannes forcent les fluides en mouvement à s’arrêter instantanément. Les démarrages de pompe génèrent des ondes de choc similaires. Cette énergie cinétique se transforme en pics de pression statique massifs. Un système fonctionnant normalement à 5 bars peut connaître des pics d'une fraction de seconde dépassant 15 bars. Ces ondes transitoires se propagent rapidement dans les pipelines. Ils recherchent les points structurels les plus faibles pour libérer de l'énergie. Vous devez concevoir des réseaux capables d’absorber ces chocs violents.
Nous conseillons aux acheteurs d'utiliser une règle d'évaluation stricte. Vous calculez le vrai Exigence de pression nominale des tuyaux en PVC utilisant une formule en trois parties. Tout d’abord, déterminez la pression dynamique maximale générée par vos pompes. Deuxièmement, ajoutez une tolérance de surtension calculée en fonction des vitesses de fermeture de vos vannes. Enfin, appliquez le multiplicateur de déclassement de température requis. Vous finalisez votre sélection de matériaux seulement après avoir effectué ce calcul complet. Cette approche rigoureuse distingue les installations professionnelles des échecs amateurs.
Des calculs parfaits ne veulent rien dire sans une mise en œuvre physique sans faille. Les pannes d’installation en aval affectent de nombreux projets de génie civil. Ces problèmes proviennent généralement d’une mauvaise compréhension de la géométrie du pipeline. Vous devez superviser méticuleusement les méthodes d’assemblage et la correspondance des composants.
La constante du diamètre extérieur (OD) déroute de nombreux entrepreneurs novices. Les normes industrielles imposent un diamètre extérieur uniforme dans toutes les classes de pression. Une variante PN6 de 110 mm et une variante PN16 de 110 mm partagent exactement le même diamètre extérieur. Cela leur permet de s'adapter universellement aux prises standard de 110 mm. Cependant, ils présentent des diamètres internes (ID) très différents. La variante haute pression a des parois beaucoup plus épaisses poussant vers l’intérieur. Vous devez tenir compte de cette restriction d'identification lors du calcul des débits et des pertes par friction. Ne pas le faire entraîne une grave cavitation de la pompe.
La correspondance des composants détermine la viabilité totale du système. Vous créez des responsabilités énormes en mélangeant des qualités incompatibles. L’erreur d’approvisionnement la plus courante consiste à acheter de la tuyauterie robuste tout en lésinant sur les accessoires. La véritable capacité d'un pipeline reflète strictement son maillon le plus faible. Si vous installez une tuyauterie à 16 bars mais utilisez des robinets à bille à 6 bars, l'ensemble de votre système se dégrade jusqu'à une limite de 6 bars. Vous devez vérifier soigneusement chaque raccord, raccord et bride. Ils doivent atteindre ou dépasser la classification principale des tuyaux.
Les méthodes d’assemblage nécessitent une surveillance rigoureuse. Les systèmes à pression plus élevée exigent une perfection absolue lors de l’assemblage. Lors de l’installation de réseaux robustes, les entrepreneurs doivent suivre des protocoles spécifiques.
Préparation de la surface : Les techniciens doivent chanfreiner les bords des tuyaux et nettoyer soigneusement les surfaces à l'aide d'apprêts industriels approuvés.
Application du solvant : Vous devez appliquer une colle à solvant épaisse formulée spécifiquement pour les systèmes à haute pression.
Temps de durcissement : les techniciens doivent observer des périodes de durcissement prolongées avant de commencer les tests de pression.
Alternatives mécaniques : Pour les applications industrielles extrêmes, un bridage mécanique précis remplace souvent la cimentation chimique pour éviter des éruptions catastrophiques.
La présélection des bons matériaux nécessite une progression logique. Vous éliminez les incertitudes en suivant un parcours d’approvisionnement structuré. Cette liste de contrôle guide les acheteurs vers des décisions d'achat sécurisées et conformes.
L’étape 1 nécessite de définir des limites opérationnelles précises. Vous devez documenter la température maximale prévue du fluide tout au long de l’année. Enregistrez la pression statique continue que vos pompes maintiendront. Identifiez les surtensions potentielles causées par des vannes automatisées ou un cycle rapide de pompe. Rassemblez ces mesures avant de contacter un fournisseur.
L’étape 2 exige une vérification stricte de la conformité. Vous devez vérifier que le fournisseur choisi détient toutes les certifications industrielles pertinentes. Vérifiez les normes ISO concernant le contrôle qualité de la fabrication. Si le projet concerne l'eau potable, exigez la certification WRAS ou des équivalents locaux. N'acceptez pas de matériaux non certifiés, quelles que soient les contraintes budgétaires. Des processus de fabrication de qualité inférieure conduisent à des défauts microscopiques invisibles.
L'étape 3 se concentre sur la validation technique exploitable. Nous vous recommandons fortement de consulter un ingénieur hydraulique certifié avant de passer des commandes groupées. Vous devez demander des fiches techniques (TDS) complètes aux fabricants potentiels. Passez en revue leurs courbes de déclassement de température spécifiques. Comparez leurs allocations de surtension garanties aux chocs calculés de votre système. En prenant ces mesures délibérées, vous garantissez que votre approvisionnement correspond parfaitement aux réalités physiques de votre chantier de construction.
Choisir entre différentes pressions nominales ne consiste jamais à choisir des matériaux « bons, meilleurs ou meilleurs ». Cela nécessite de faire correspondre exactement la physique des matériaux à la réalité hydraulique unique de votre projet. Comprendre les différences fondamentales entre les besoins alimentés par gravité et les réseaux industriels à forte demande garantit la santé des infrastructures à long terme. Vous devez évaluer les impacts de la température, atténuer les coups de bélier et maintenir une cohérence stricte sur tous les raccords du système.
Nous vous encourageons à donner la priorité aux données d’ingénierie plutôt qu’aux hypothèses. Contactez notre équipe d’ingénierie technico-commerciale dès aujourd’hui. Partagez vos débits attendus, vos données de température maximale et les spécifications structurelles du projet. Nous analyserons vos paramètres opérationnels et vous fournirons une recommandation et un devis sur mesure et sans risque.
R : Une surpression continue entraîne immédiatement une grave fatigue du matériau. Vous provoquerez la formation de fractures microscopiques le long des parois des tuyaux. Ces microfractures se développent rapidement sous l’effet des températures fluctuantes. Ce stress aboutit à des éclatements catastrophiques et à d’importants dégâts des eaux. De plus, un fonctionnement au-delà des limites publiées annule instantanément toutes les garanties du fabricant.
R : Non, ils utilisent des cadres de mesure totalement différents. Le système « PN » est une norme métrique basée strictement sur la capacité de pression en bars. Le « Schedule » (tel que 40 ou 80) s'appuie sur une norme ASTM dictant des épaisseurs de paroi spécifiques en pouces. Ils ne sont pas directement interchangeables. Vous devez consulter les tableaux de conversion techniques avant de remplacer l’un par l’autre.
R : Physiquement, c’est tout à fait possible car leurs diamètres extérieurs correspondent parfaitement. Cependant, les systèmes techniques restent strictement limités par leur point physique le plus faible. Si vous mélangez ces classifications, vous réduisez effectivement le seuil de sécurité de l'ensemble du pipeline à la capacité des sections les moins bien notées. Nous déconseillons fortement cette pratique dans les applications commerciales.
